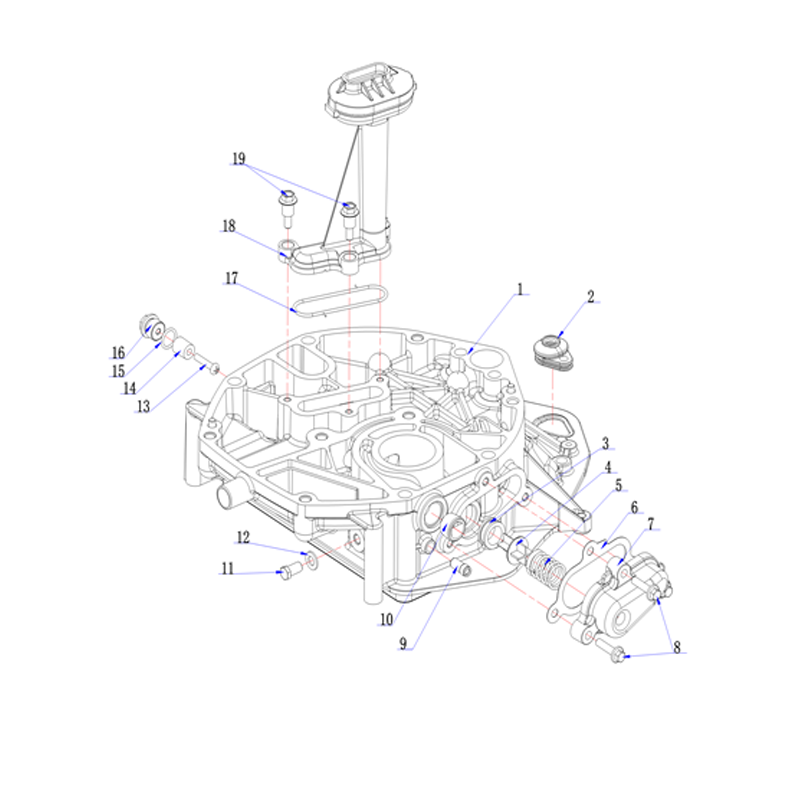

Vista explodida do grupo Base do Motor - Hidea 130HP

Nesta vista explodida (explode view), essa peça é o item nº 4 — procure esse número na numeração da imagem acima.

Número da Peça (Part Number)
HIDF130-05.00.03.10
Quantidade nesse motor
1
Grupo de peças de reposição
Base do Motor

Peça de reposição · Base do Motor · Hidea 130HP

Válvula De Dreno / Hidea 130HP

DRAIN VALVE — HIDF130-05.00.03.10

O que é essa peça

A válvula de dreno da base do motor é o componente central de um pequeno mecanismo de drenagem instalado na base — permite escoar de forma controlada qualquer água ou condensado que se acumule internamente naquela região, sem precisar desmontar a base inteira. Funciona em conjunto com uma mola (item 5) que mantém a válvula normalmente fechada, um anel de vedação (item 3), e uma tampa com junta (itens 6 e 7) que protege e fecha todo o conjunto externamente.

O princípio é simples: a mola pressiona a válvula contra sua sede, mantendo o ponto de drenagem fechado durante o funcionamento normal do motor. Quando é preciso drenar (seja numa inspeção de rotina, seja checando por água acumulada), a válvula pode ser acionada manualmente pra abrir a passagem e deixar o líquido escoar.

Dificuldade de troca: Fácil a Moderada

Problemas comuns e desgaste

Como é um mecanismo com mola e movimento, mesmo que pequeno, a válvula de dreno pode apresentar:

— Emperramento por corrosão ou acúmulo de sujeira/sedimento, fazendo a válvula não fechar completamente (vazamento constante, mesmo pequeno) ou não abrir quando necessário pra drenagem.

— Desgaste da sede de vedação da própria válvula, com o tempo perdendo a superfície lisa necessária pra vedar bem contra o anel de vedação.

— Fadiga da mola associada (item 5), reduzindo a força que mantém a válvula fechada — nesse caso, mesmo com a válvula em bom estado, ela pode não vedar com firmeza suficiente.

Sobre a dificuldade de troca: é um serviço de dificuldade fácil a moderada — a válvula fica atrás de uma tampa externa parafusada, de acesso relativamente simples, mas o conjunto tem várias peças pequenas (mola, anéis, junta) que precisam ser montadas na ordem e posição corretas.

Sintomas no motor que apontam pra essa peça

Vazamento constante e visível na região da válvula de dreno, mesmo com o motor em condição normal de uso, indica válvula que não está vedando (por desgaste, sujeira ou mola fraca). Dificuldade de acionar a válvula pra drenar durante uma manutenção de rotina indica emperramento, geralmente por corrosão ou sedimento acumulado.

Como trocar essa peça, passo a passo

A troca da válvula de dreno envolve desmontar todo o pequeno conjunto ao redor dela. Veja o passo a passo:

  1. Desligue o motor.
  2. Localize a tampa da válvula de dreno na base do motor.
  3. Remova os parafusos de fixação da tampa (item 8) e retire a tampa com cuidado.
  4. Remova a junta da tampa antiga (item 6) — ela normalmente deve ser substituída junto, não reaproveitada.
  5. Retire a mola (item 5) e a válvula antiga, notando a ordem de montagem de cada peça.
  6. Remova o anel de vedação antigo (item 3) da válvula.
  7. Limpe toda a área — sede da válvula, rosca dos parafusos e superfície de vedação da tampa — antes de montar as peças novas.
  8. Instale o anel de vedação novo na válvula nova.
  9. Posicione a válvula nova na sede, seguida da mola, na mesma ordem da desmontagem.
  10. Coloque a junta nova da tampa e reinstale a tampa, apertando os parafusos no torque especificado, em sequência cruzada.
  11. Verifique se a válvula abre e fecha livremente antes de considerar o serviço concluído.
