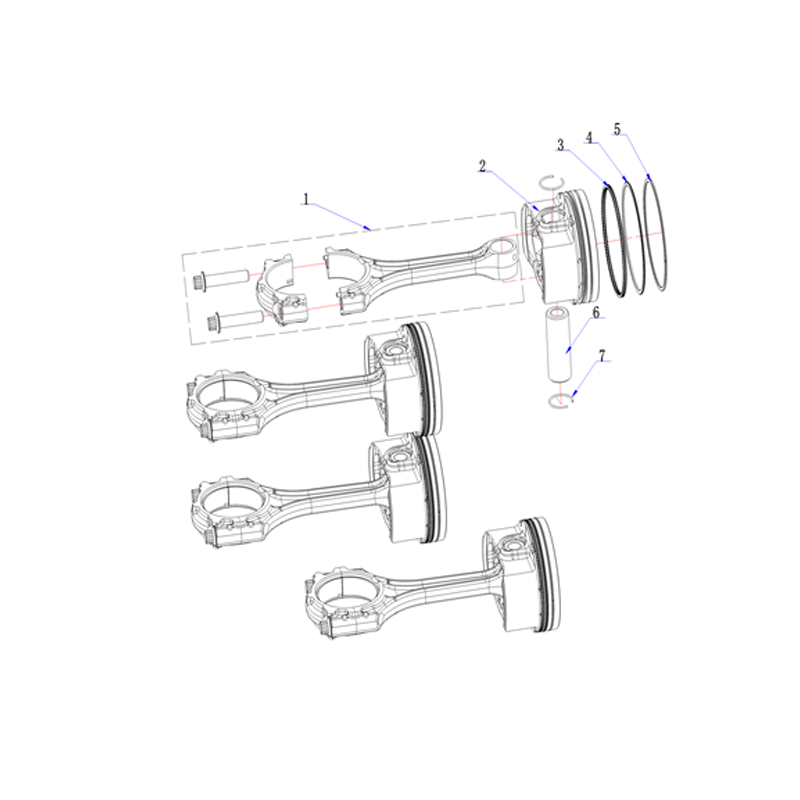

Vista explodida do grupo Pistão e Biela - Hidea 130HP

Nesta vista explodida (explode view), essa peça é o item nº 3 — procure esse número na numeração da imagem acima.

Número da Peça (Part Number): HIDF130-01.03.02.00
Quantidade nesse motor: 4
Grupo de peças de reposição: Pistão e Biela

Peça de reposição · Pistão e Biela · Hidea 130HP

Combination óleo Anel / Hidea 130HP

Name: COMBINATION OIL RING — Combination óleo Anel
SKU: HIDF130-01.03.02.00

COMBINATION OIL RING — HIDF130-01.03.02.00

O que é essa peça

O anel combinado de óleo (combination oil ring) é o terceiro e mais baixo dos três anéis instalados na ranhura do pistão, posicionado abaixo dos dois anéis de compressão. Diferente dos anéis de compressão, sua função não é vedar gases — é raspar o excesso de óleo da parede do cilindro durante a descida do pistão, deixando só uma fina película lubrificante e devolvendo o óleo excedente pro cárter através de furos de drenagem no próprio pistão.

O termo "combinado" vem do seu formato construtivo: em vez de ser um anel sólido único, geralmente é composto por duas lâminas finas de aço (raspadores) separadas por uma mola expansora (expander) que empurra as duas lâminas contra a parede do cilindro com pressão uniforme e constante, mesmo com o desgaste natural ao longo do tempo — esse desenho em 3 peças é o que dá o nome "combinado" ao conjunto, apesar de ser instalado e contado como um único anel na ranhura do pistão.

Se esse anel não fizer bem seu trabalho, óleo em excesso sobe pra câmara de combustão junto com o pistão e é queimado junto com a mistura ar-combustível — é a causa mais direta de consumo excessivo de óleo em motores com muitas horas de uso.

Dificuldade de troca: Difícil

Problemas comuns e desgaste

O anel de óleo é o mais sujeito a perder eficiência com o tempo, mesmo antes dos anéis de compressão apresentarem problema visível:

— Perda de tensão da mola expansora: com o calor e o tempo de uso, a mola interna perde parte da força elástica original, reduzindo a pressão de raspagem contra a parede do cilindro — o anel passa a deixar uma película de óleo mais grossa do que deveria.

— Entupimento dos furos de drenagem do pistão: carbono e resíduos de óleo queimado podem obstruir os pequenos furos por onde o óleo raspado deveria escoar de volta pro cárter, fazendo o óleo se acumular atrás do anel em vez de drenar.

— Desgaste das lâminas raspadoras: o contato constante com a parede do cilindro desgasta o fio de contato das lâminas, tornando o raspamento menos eficiente com o tempo.

— Colagem nas ranhuras (anel "colado"): acúmulo de carbono e verniz de óleo queimado pode prender o anel dentro da ranhura do pistão, impedindo que ele se expanda e faça contato adequado com o cilindro.

Sobre a dificuldade de troca: como os outros anéis do pistão, a troca exige desmontagem completa do motor até o bloco e remoção do conjunto pistão-biela — não existe forma de trocar só o anel de óleo sem abrir o motor, e na prática ele é sempre substituído junto com os outros dois anéis do mesmo pistão, como um kit.

Sintomas no motor que apontam pra essa peça

Sintomas que apontam especificamente pra desgaste no anel de óleo, distintos dos sintomas de anel de compressão:

— Consumo de óleo progressivamente maior entre revisões, sem vazamento externo visível embaixo do motor: é o sintoma mais característico — o óleo está sendo consumido por dentro, pela combustão.

— Fumaça azulada no escapamento, mais visível na partida a frio ou logo depois de desacelerar bruscamente (o chamado "blue smoke on deceleration"): indica óleo passando pra câmara de combustão justamente pela falha de raspagem do anel de óleo.

— Velas de ignição encrustadas com depósito escuro e oleoso ao inspecionar: sinal indireto de óleo sendo queimado junto com o combustível.

— Nível de óleo caindo mais rápido que o normal entre trocas, mesmo sem manchas de óleo no chão do compartimento do motor: aponta pra consumo interno em vez de vazamento externo.

Esses sintomas diferem dos sintomas de anel de compressão gasto (que tende a causar mais perda de potência e falha em teste de compressão) — quando o problema é principalmente consumo de óleo com fumaça azul e a compressão ainda está razoável, o anel de óleo costuma ser o principal suspeito.

Como trocar essa peça, passo a passo

A substituição do anel combinado de óleo é feita junto com a desmontagem do pistão, sempre como parte de um kit completo de anéis. Veja o passo a passo:

Remova o motor de popa do espelho de popa e leve-o pra uma bancada de trabalho.
Drene o óleo, remova a bandeja de óleo e o cabeçote pra liberar acesso aos cilindros.
Remova o conjunto pistão-biela do cilindro correspondente, seguindo o procedimento de desmontagem do bloco (veja a peça "Pistão" nesse mesmo grupo).
Com o pistão na bancada, use um alicate expansor de anéis (ou a técnica manual com lâminas finas) pra retirar com cuidado o anel de óleo antigo da ranhura inferior, sem forçar ou torcer.
Limpe cuidadosamente a ranhura do anel de óleo e os furos de drenagem de óleo no pistão, removendo todo resíduo de carbono ou verniz acumulado — use uma ferramenta específica pra limpeza de ranhuras pra não riscar o alumínio do pistão.
Confirme que os furos de drenagem estão completamente desobstruídos, passando um fio fino ou ar comprimido por eles.
Compare o kit de anéis novo com o código de peça (part number) original antes de instalar.
Monte primeiro a mola expansora do anel combinado na ranhura, seguindo a orientação indicada pelo fabricante.
Instale as duas lâminas raspadoras sobre a mola expansora, uma de cada lado, com as juntas (aberturas) das lâminas desencontradas entre si e desencontradas da junta da mola.
Gire o conjunto do anel na ranhura pra confirmar que ele se movimenta livremente, sem prender em nenhum ponto.
Monte os demais anéis (segundo anel e anel superior) seguindo a ordem correta, se a troca for do jogo completo.
Posicione as aberturas dos três anéis espaçadas entre si (normalmente a 120°) antes de montar o pistão de volta no cilindro, pra reduzir o caminho de vazamento de gases.
Lubrifique e reinstale o conjunto pistão-biela no cilindro usando uma cinta compressora de anéis.
Reinstale o cabeçote com gaxeta nova, a bandeja de óleo e complete com óleo novo antes de dar partida.
