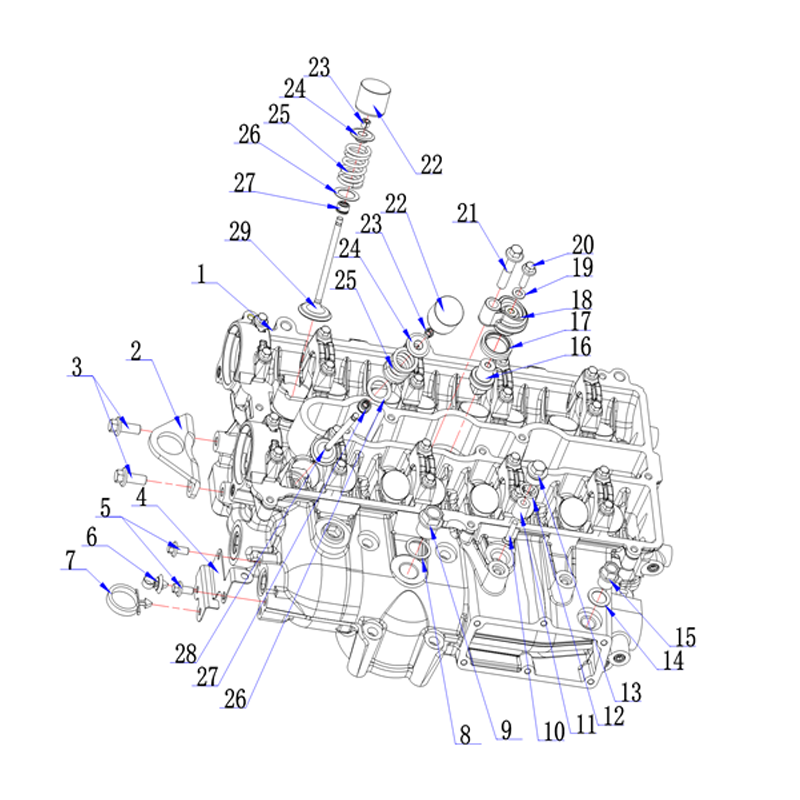

Vista explodida do grupo Cabeçote - Hidea 130HP

Nesta vista explodida (explode view), essa peça é o item nº 25 — procure esse número na numeração da imagem acima.

Número da Peça (Part Number)
HIDF130-01.04.00.13
Quantidade nesse motor
16
Grupo de peças de reposição
Cabeçote

Peça de reposição · Cabeçote · Hidea 130HP

Mola Da Válvula / Hidea 130HP

VALVE SPRING — HIDF130-01.04.00.13

O que é essa peça

A mola de válvula é a mola helicoidal de aço que mantém a válvula (item 28 ou 29) fechada contra seu assento no cabeçote na maior parte do ciclo do motor, e que absorve a energia armazenada quando o came e o tucho empurram a válvula para abri-la, sendo responsável por fechá-la de volta rapidamente e com firmeza assim que o came libera a pressão.

Com 16 unidades (uma por válvula), essa mola precisa ter rigidez suficiente para fechar a válvula com força e velocidade adequadas mesmo em alta rotação — se for fraca demais, a válvula pode não acompanhar o perfil do came em RPM alta, um fenômeno chamado "flutuação de válvula" (valve float), que pode causar colisão entre válvula e pistão.

Dificuldade de troca: Moderada

Problemas comuns e desgaste

A mola de válvula trabalha sob ciclos de compressão e descompressão extremamente rápidos e repetitivos, e seus problemas mais comuns são:

— Fadiga do aço da mola após muitas horas de uso, resultando em perda gradual de força elástica — a mola "amolece" com o tempo mesmo sem quebrar visivelmente.

— Trinca ou quebra completa de uma ou mais espiras, geralmente por fadiga metálica acumulada — quando isso acontece, a válvula correspondente perde parte da força de fechamento e pode não vedar corretamente, ou em caso extremo de quebra total, cair dentro do motor.

— Corrosão superficial na mola, criando pontos de concentração de tensão que aceleram a fadiga e aumentam o risco de trinca.

— Perda de altura livre (a mola fica "mais curta" que a especificação original), reduzindo a pré-carga e a força de fechamento da válvula mesmo sem quebra visível — só detectável por medição.

Sobre a dificuldade de troca: moderada — exige o mesmo procedimento com compressor de mola de válvula usado nos itens 23 e 24, e o mesmo cuidado com o pistão posicionado no ponto morto superior.

Sintomas no motor que apontam pra essa peça

Sintomas de mola de válvula fraca, fadigada ou quebrada:

— Perda de potência ou desempenho "nivelado" em rotações mais altas — a mola fraca não consegue fechar a válvula rápido o suficiente para acompanhar o came em alta RPM, prejudicando especificamente o desempenho em rotação de cruzeiro alta ou aceleração total.

— Ruído metálico agudo, tipo "chocalho", vindo do topo do motor em rotações altas — pode indicar flutuação de válvula por mola fraca.

— Perda de compressão em cilindro específico se a mola não estiver fechando a válvula com força suficiente contra o assento.

— Em caso de quebra completa de uma mola, ruído mecânico severo e imediato, com perda abrupta de desempenho naquele cilindro — motivo para desligar o motor imediatamente e não voltar a dar partida até inspeção.

Como os sintomas de mola fraca só aparecem claramente em rotação alta, motores usados majoritariamente em marcha lenta ou baixa rotação podem mascarar o problema por mais tempo — vale testar o comportamento do motor em aceleração total durante o diagnóstico.

Como trocar essa peça, passo a passo

A troca da mola de válvula segue o procedimento padrão com compressor de mola. Veja o passo a passo:

  1. Desligue o motor e deixe esfriar completamente antes de iniciar o serviço.
  2. Remova a tampa do cabeçote e, se necessário, o cabeçote do bloco.
  3. Posicione o pistão do cilindro correspondente no ponto morto superior (PMS).
  4. Instale a ferramenta compressora de mola de válvula e comprima até liberar as travas cônicas (item 23).
  5. Remova as travas, o assento superior (item 24) e retire a mola antiga.
  6. Meça a altura livre e inspecione visualmente a mola antiga em busca de trincas, corrosão ou deformação, comparando com a especificação do fabricante se disponível.
  7. Compare a mola nova com a antiga, confirmando o mesmo código de peça (part number) antes de instalar.
  8. Posicione a mola nova sobre o assento inferior (item 26) e monte o assento superior (item 24) por cima.
  9. Comprima com a ferramenta e reinstale as travas cônicas (item 23), confirmando encaixe simétrico correto.
  10. Alivie a ferramenta lentamente e confirme visualmente o assentamento correto antes de prosseguir para a próxima válvula.
