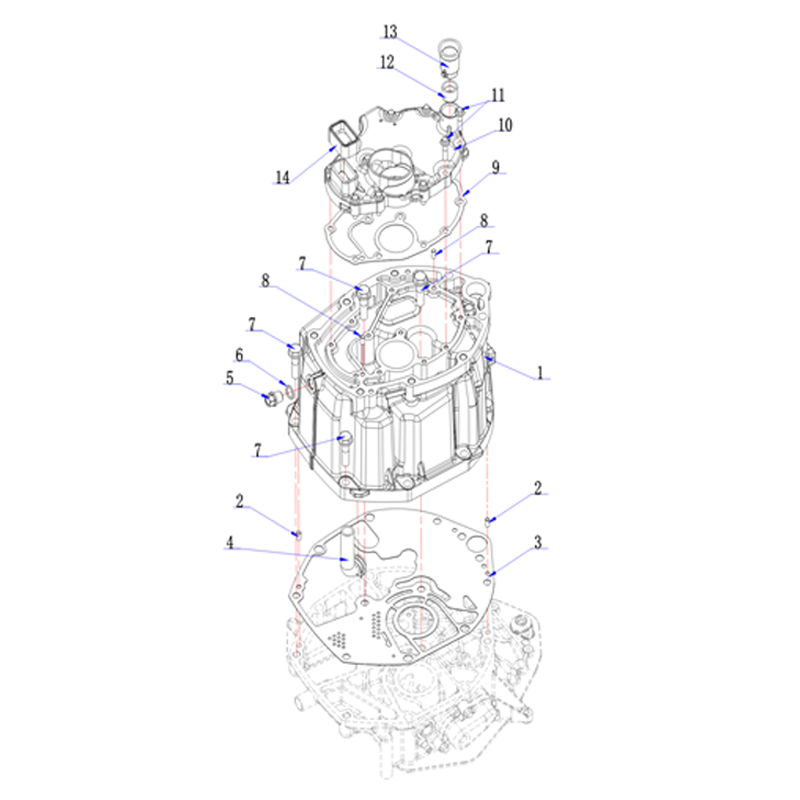

Vista explodida do grupo Cárter de Óleo (Bandeja) - Hidea 130HP

Nesta vista explodida (explode view), essa peça é o item nº 10 — procure esse número na numeração da imagem acima.

Número da Peça (Part Number): HIDF130-05.00.03.22
Quantidade nesse motor: 1
Grupo de peças de reposição: Cárter de Óleo (Bandeja)

Peça de reposição · Cárter de Óleo (Bandeja) · Hidea 130HP

Placa / Hidea 130HP

Name: PLATE — Placa
SKU: HIDF130-05.00.03.22

PLATE — HIDF130-05.00.03.22

O que é essa peça

Essa placa de cobertura (plate) é uma tampa metálica que fecha uma abertura secundária no conjunto do cárter de óleo — geralmente um ponto de acesso usado na fabricação do motor ou pra permitir inspeção ou manutenção de um componente interno sem precisar remover o cárter inteiro. Fica fixada por parafusos próprios e vedada por uma gaxeta (item vizinho nesse mesmo grupo).

Apesar de ser uma peça relativamente simples, ela faz parte do conjunto estrutural que mantém a integridade do sistema de lubrificação — qualquer abertura no cárter, mesmo que pequena, precisa estar tão bem fechada e vedada quanto o restante do conjunto pra manter a pressão e o volume de óleo corretos circulando pelo motor.

Dificuldade de troca: Fácil a Moderada

Problemas comuns e desgaste

Sendo uma tampa metálica estática, os problemas mais comuns envolvem a fixação e o material ao longo do tempo:

— Corrosão na superfície, especialmente em motores usados em água salgada, podendo comprometer tanto a aparência quanto a espessura estrutural da placa ao longo de muitos anos.

— Empenamento leve, se os parafusos de fixação foram apertados de forma desigual em alguma manutenção anterior, comprometendo a vedação uniforme contra a gaxeta.

— Furos de fixação alargados por afrouxamento repetido e vibração constante do motor ao longo dos anos.

Sobre a dificuldade de troca: dificuldade fácil a moderada — acessível diretamente sem precisar desmontar o cárter inteiro, sendo uma das intervenções mais simples desse grupo depois do bujão de dreno.

Sintomas no motor que apontam pra essa peça

Sintomas que apontam pra problema nessa placa:

— Vazamento de óleo na área específica da placa de cobertura, geralmente ligado a uma gaxeta desgastada, mas que pode também indicar empenamento da própria placa se o vazamento persistir mesmo depois de trocar a gaxeta.

— Corrosão visível ou perda de espessura perceptível ao toque durante uma inspeção de manutenção de rotina.

Se o vazamento na área da placa persistir mesmo após a substituição da gaxeta, vale inspecionar a própria placa quanto a empenamento antes de reinstalar novamente — reapertar sobre uma placa empenada não resolve a vedação.

Como trocar essa peça, passo a passo

A troca dessa placa de cobertura é um serviço simples de acesso direto. Veja o passo a passo:

Desligue o motor e deixe esfriar completamente antes de iniciar qualquer serviço.
Drene o óleo do motor, se necessário pra evitar derramamento na área de trabalho.
Remova os parafusos M6×30 que fixam a placa de cobertura ao conjunto.
Retire a placa antiga e inspecione a superfície quanto a empenamento, usando uma régua reta ou uma superfície plana como referência.
Remova os resíduos da gaxeta antiga das duas superfícies de contato.
Compare a placa nova com o código de peça (part number) e o formato original antes de instalar.
Posicione uma gaxeta nova (item vizinho nesse mesmo grupo) sobre a superfície de contato.
Encaixe a placa nova por cima da gaxeta, alinhando corretamente com os furos de parafuso.
Aperte os parafusos em sequência cruzada, no torque especificado pelo manual, evitando empenar a placa nova com aperto desigual.
Reabasteça o motor com óleo, se drenado, e verifique se não há vazamento na área após a partida do motor.

← Ver diagrama completo: Cárter de Óleo (Bandeja) Ficha técnica do Hidea 130HP
