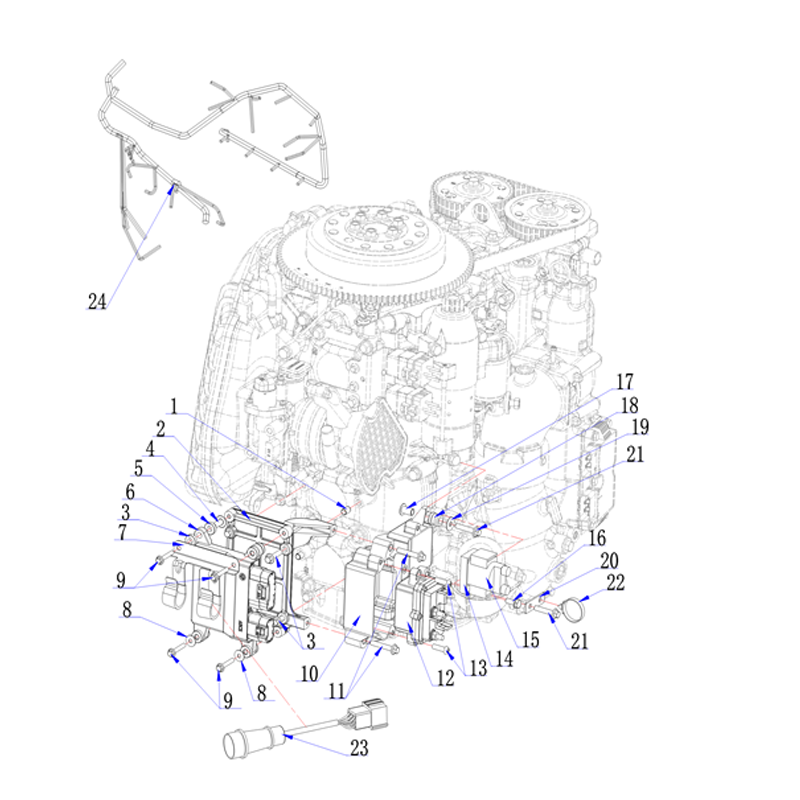

Vista explodida do grupo Sistema Elétrico - Hidea 130HP

Nesta vista explodida (explode view), essa peça é o item nº 2 — procure esse número na numeração da imagem acima.

Número da Peça (Part Number)
HIDF130-01.07.04.02
Quantidade nesse motor
1
Grupo de peças de reposição
Sistema Elétrico

Peça de reposição · Sistema Elétrico · Hidea 130HP

Suporte Da Ecu / Hidea 130HP

ECU BRACKET — HIDF130-01.07.04.02

O que é essa peça

O suporte do ECM (ECU bracket) é a peça estrutural, geralmente em chapa de aço ou alumínio, que sustenta o módulo de controle eletrônico (ECM) fixado ao bloco do motor. É por meio desse suporte — em conjunto com os coxins de borracha e os pés metálicos — que o ECM fica isolado das vibrações mais severas do motor em funcionamento, protegendo os componentes eletrônicos sensíveis montados dentro da caixa selada do módulo.

É uma peça puramente mecânica, mas com um papel crítico: um suporte trincado ou mal fixado transmite vibração direta ao ECM, o que ao longo do tempo pode afetar soldas internas e conectores do módulo.

Dificuldade de troca: Fácil a Moderada

Problemas comuns e desgaste

— Trincas por fadiga: a vibração constante do motor, somada ao peso do ECM, pode abrir trincas no suporte ao longo dos anos, principalmente perto dos furos de fixação.

— Corrosão: exposição à umidade e maresia pode enferrujar suportes de aço, reduzindo a espessura do material com o tempo.

— Furos alargados: parafusos que afrouxam repetidamente podem ovalizar os furos de fixação, criando folga entre o suporte e o bloco.

A substituição é um serviço de dificuldade fácil a moderada — o ECM precisa ser desmontado do suporte antes da troca, o que exige cuidado para não danificar os conectores elétricos do módulo durante o manuseio.

Sintomas no motor que apontam pra essa peça

Vibração visível do ECM quando o motor está em funcionamento, ruído metálico na região do módulo, ou folga perceptível ao tocar o conjunto com o motor desligado são os sinais mais diretos. Em casos mais avançados, trincas visíveis no próprio suporte durante inspeção de rotina já justificam a troca preventiva, antes que o suporte se rompa e o ECM fique pendurado apenas pelos chicotes elétricos.

Como trocar essa peça, passo a passo

A troca do suporte do ECM exige desmontar o módulo com cuidado antes de acessar os parafusos de fixação no bloco. Veja o passo a passo:

  1. Desligue o motor e desconecte a bateria antes de iniciar.
  2. Remova a capota superior para acessar a região do ECM.
  3. Fotografe a posição dos conectores elétricos do ECM antes de desconectá-los, para não errar na remontagem.
  4. Desconecte com cuidado todos os conectores do ECM, sem puxar pelos fios.
  5. Remova os parafusos que prendem o ECM ao suporte e retire o módulo, deixando-o em local seguro.
  6. Remova os parafusos que fixam o suporte ao bloco do motor.
  7. Retire o suporte antigo e inspecione a área de contato com o bloco.
  8. Instale o suporte novo e aperte os parafusos de fixação em cruz, com firmeza.
  9. Reinstale o ECM sobre o suporte, com os coxins e pés de borracha na posição correta.
  10. Reconecte todos os conectores elétricos na ordem inversa da remoção.
  11. Reconecte a bateria e recoloque a capota superior.
